右 HVAC ドレンパン 決定は次の 3 つによって決まります。ユニットが直面する湿度と曝露に適合する材質、システムが実際に生成する凝縮水の量に適合する深さと傾斜、設置に主パンに加えて第 2 パンが必要かどうかです。これら 3 つの詳細を正しく把握し、 エアコンドレンパン 何年も静かにその仕事を続けますが、どれか一つでも間違えると、トラブルの最初の兆候は通常、天井が濡れたり、鍋の底が腐食したりすることですが、故障するまで誰も気づかなかったのです。

このガイドでは、凝縮水ドレンパンが実際にどのように機能するか、亜鉛メッキ鋼、ステンレス鋼、およびポリマー製パンの比較、パンのサイズと傾斜を正しく設定する方法、定期メンテナンス中にパンを見落とすと問題が発生しがちな点について説明します。新規設置用のパンを指定する場合でも、故障したパンを交換する場合でも、目標は同じです。それは、パンをシステムおよびそれが設置されている環境に適合させることです。

HVAC ドレンパンの役割

凝縮液の収集と誘導

暖かい室内空気が冷たい蒸発器コイルを通過すると、湿気が空気から凝縮して下に滴下します。ドレンパン HVAC 設備はそのコイルの真下に設置され、あらゆる水滴をキャッチして、床やダクト内、または天井の空洞内に水滴を溜めるのではなく、ドレンラインに向けて送ります。湿気の多い日には、中規模の住宅システムから数リットルの凝縮水が生成される可能性があるため、パンは形式的にそこに置かれているのではなく、実際の継続的な作業を行っています。

プライマリパンとセカンダリパン

ほとんどの室内ユニットには、ユニットハウジングに直接組み込まれた主パンが含まれています。同じユニットを屋根裏部屋、ロフト、または完成した天井の上のスペースに取り付ける場合、補助パンまたはオーバーフローパンと呼ばれることもある二次パンがバックアップとしてユニット全体の下に配置されます。プライマリパンまたはその排水ラインが詰まった場合、セカンダリパンがオーバーフローをキャッチし、安全スイッチが作動するか個別に排水され、水が下の天井に到達するまでの時間を稼ぎます。

エアコンドレンパンが使用されている場所

凝縮水ドレンパンの要件は、ユニットが設置されている場所と、漏れがどの程度のリスクを引き起こすかによって異なります。以下の表は、一般的な設置タイプ間でパンの使用がどのように変化するかを概説しています。

一般的な HVAC ドレンパンアプリケーションにわたる一般的なサイズ設定と傾斜のガイダンス
システムタイプ	一般的なパンの深さ	推奨勾配	共通素材
住宅用分割システム屋内コイル	1.5～2インチ	排水口に向かって緩やかな傾斜	亜鉛メッキ鋼またはポリマー
屋根裏またはロフトに取り付けられるエアハンドラー	2.5～3インチ	スロープと専用のオーバーフロー出口	亜鉛メッキ鋼またはステンレス鋼
ライトコマーシャルパッケージユニット	3～4インチ	パン全長にわたる連続的な傾斜	ステンレス鋼
屋上凝縮ユニットベースパン	4インチ以上	複数の排水ポイントに向かう傾斜	腐食コーティングを施した亜鉛メッキ鋼

比較した材質: 亜鉛メッキ、ステンレス鋼、ポリマードレンパン

材質の選択は、何年も長持ちする金属製ドレンパンと、早期に交換が必要な金属製ドレンパンを分ける唯一の最大の要因です。亜鉛メッキドレンパンのオプションは、耐久性と製造の容易さのバランスが取れており、標準的な住宅および軽商業作業の一般的なデフォルトとなっています。ステンレス鋼のドレンパンは、最高の耐食性と最長の耐用年数を得るために、ある程度の製造上の柔軟性と引き換えに、商用システムや海岸沿いまたは高湿度の環境でより頻繁に使用される理由です。ポリマーまたはプラスチックのパンは完全に反対方向に傾き、長期的な構造耐久性よりも軽量性と成形の柔軟性を優先します。

以下のレーダーチャートは、3 つの素材すべてを、素材を選択する際に最も重要な 5 つの実際的な要素にわたって比較しています。

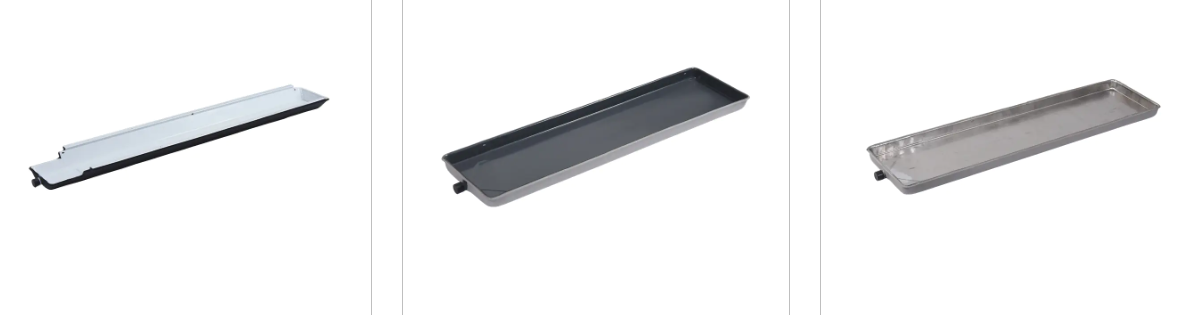

ステンレス製ドレンパン亜鉛メッキドレンパンポリマー製ドレンパン

設置に適したパンの深さを選択する

エアコンのドレンパンのサイズが小さすぎると、オーバーフローの最も一般的な原因の 1 つとなります。これは単に、湿度のピーク時に水が縁に達する前に十分な凝縮水を保持できないためです。奥行き要件は、窓やパッケージ化された端末ユニットに組み込まれた浅いパンから、屋上機器で使用される深いベースパンまで、設置のタイプに応じて変化します。以下の表は、4 つの一般的なアプリケーションカテゴリにわたる一般的なパンの深さを比較しています。

用途別の一般的なパンの深さ (インチ)

図: 用途別の一般的な深さの参照。実際のパンの深さは、取り付けられている正確なユニットのメーカー仕様と一致する必要があります。

湿度と季節による凝縮水の体積の変化

凝縮水の排出量は年間を通じて一定ではなく、屋外の湿度やシステムの稼働状態によって増減します。春には完全に適切に見えた HVAC ドレンパンが、夏の最も湿気の多い時期に突然歪みの兆候を示す可能性があるのはこのためです。以下の折れ線グラフは、相対的な凝縮水量の一般的な季節パターンを示しています。これは、パンの容量にどの程度のマージンを組み込むかを決定する際に役立つコンテキストです。

凝縮水量の季節パターンの説明

図: 一般的な季節パターンを説明します。実際の凝縮水の量は、地域の気候とシステムの稼働時間によって異なります。

よくある問題: オーバーフロー、錆び、排水管の詰まり

なぜエアコンのドレンパンが水でいっぱいなのかは、住宅所有者からの最も一般的な質問の 1 つであり、その答えはほとんどの場合、パン自体の故障ではなく詰まりです。時間の経過とともに、ほこり、藻類、破片が排水ライン内に蓄積し、凝縮水の流れが遅くなったり止まったりして、最終的にはパンに逆流し、最終的には溢れてしまいます。他によくある原因としては、鍋のひび割れ、継ぎ目の腐食、フロートスイッチの故障などがありますが、これらは徐々に進行する傾向があります。以下の縦棒グラフは、サービスコール中に各原因がどのくらいの頻度で発生する傾向があるのかの大まかな内訳を示しています。

一般的なドレンパンのトラブルの相対頻度（指数例）

図: 定期的なサービス訪問中に各問題がどのくらいの頻度で発生する傾向があるかを比較した例。

メンテナンスと清掃のスケジュール

ACドレンパンはどのくらいの頻度で掃除すべきですか

ほとんどの住宅システムでは、冷房の季節ごとに少なくとも 1 回、理想的には天候が暖かくなる直前に、パンと排水ラインの検査を行うことが効果的です。湿気の多い気候や周囲に多くの植物がある家では、藻類や破片がより早く蓄積するため、年に 2 回の点検が必要になる場合があります。

パンと排水ラインを検査または清掃する前に、システムの電源を切ってください。
溜まった水をすべて取り除き、鍋の内側に目に見える破片、藻類の成長、または沈殿物がないか確認します。
ドレンラインの開口部に溜まったものを取り除いて、凝縮水が出口に向かって自由に流れるようにします。
鍋の表面と継ぎ目を確認し、時間の経過とともに広がる可能性のある錆びの斑点、穴、またはヘアラインの亀裂がないか確認してください。
パンにフロートスイッチが含まれている場合は、フロートスイッチをテストして、水が上昇しすぎたときにシステムが停止することを確認します。

信頼できる HVAC ドレンパンメーカーの選択

HVAC ドレンパンの品質は、設置後に修正できるものではなく、製造時に主に決定されるため、確立された HVAC ドレンパンメーカーと協力することは、思っているよりも重要です。一体型の打ち抜きまたは完全溶接の継ぎ目により、漏れや錆が最初に発生しやすい弱点を回避します。エアコンのドレンパンのメーカーとしては、パン全体で一貫した肉厚を維持でき、亜鉛メッキとステンレス鋼の両方のオプションを提供し、屋上ユニット、キャビネットユニット、および標準テンプレートに適合しないその他の設置の非標準サイジングをサポートできるメーカーを探してください。

有能な凝縮水ドレンパンのサプライヤーは、すべてのプロジェクトを同じ固定設計に強制するのではなく、特定のシステムに合わせてドレン出口の位置、パンの傾斜、全体の容量を調整できる必要もあります。防カビコーティングや傾斜した排水路などのオプション機能については、微生物の蓄積や洗浄間の滞留水が軽減されるため、直接問い合わせる価値があります。

Cixi Chenfeng Electric Co., Ltd.について

Cixi Chenfeng Electric Co., Ltd. は、凝縮器コンポーネントや凝縮水ドレンパンなどのセントラル空調付属品の開発と生産に焦点を当てた電気分野の専門企業です。凝縮器アセンブリは、一般的な冷媒と互換性のある高効率の熱交換チューブとフィン設計を中心に構築されており、銅チューブ、アルミニウムフィン、または全アルミニウム構造で利用可能で、マルチスプリットシステムや商用ユニットに適応するモジュール構造を備えています。

ドレンパン側では、亜鉛メッキ鋼板とステンレス鋼の一体型スタンピングまたは溶接に基づいて生産されており、オプションで防カビコーティングや、微生物の繁殖や滞留水の防止に役立つ傾斜した排水溝のオプションが付いています。非標準のサイズ設定は、屋上ユニット、キャビネットユニット、その他の設置タイプにわたってサポートされており、各顧客の正確な構成に合わせて排水口の位置と傾斜を調整できます。中国拠点として HVAC ドレンパン そして エアコンドレンパン Cixi Chenfeng は、気流と排水の性能に関する共同研究室テストに裏付けられた卸売 ODM および OEM カスタマイズをサポートしています。

よくある質問

Q1.エアコンドレンパンとは

これは、蒸発器コイルまたは室内ユニットの下に設置される浅いトレイで、凝縮水を集めてドレンラインに流し、周囲の空間に水が滴るのを防ぎます。

Q2. HVAC ドレンパンの役割

暖かい空気が冷たいコイルの上を通過するときに生成される凝縮水をキャッチし、その水を建物内に溜まったり滴らせたりするのではなく、ユニットから安全に遠ざけます。

Q3.エアコンのドレンパンが水でいっぱいなのはなぜですか

パンが満杯になったりあふれたりするのは、ほとんどの場合排水ラインの詰まりが原因ですが、パンのひび割れ、錆による損傷、フロートスイッチの故障によっても水が溜まる可能性があります。

Q4. ACドレンパンはどのくらいの頻度で掃除すべきですか

ほとんどの住宅では、冷房シーズン前の年に 1 回の検査が妥当な基準ですが、湿気の多い気候や周囲の植物が茂っている地域では 2 回目の検査が推奨されます。

Q5.エアコンのドレンパンを交換してもらえますか？

はい、交換用パンの深さ、設置面積、ドレン排出口の位置が一致していれば、室内機ごと交換せずにドレンパンのみの交換が可能です。

Q6.二次ドレンパンとは

二次または補助パンは室内ユニット全体の下に設置され、通常は屋根裏部屋またはロフトに設置され、主パンまたは排水ラインが詰まった場合にオーバーフローをキャッチします。

Q7. ACドレンパンの材質はどれがいいですか？

ステンレス鋼は最強の耐食性と最長の耐用年数を提供し、亜鉛メッキ鋼は耐久性とコストを重視した中間点を提供し、ポリマーパンは長期耐久性よりも軽量を優先します。

Q8.ドレンパンの寿命はどのくらいですか

耐用年数は素材や環境によって異なり、よくメンテナンスされたステンレス鋼や亜鉛メッキの鍋は一般的に何年も持ちますが、溜まった水やゴミにさらされると寿命が短くなる傾向があります。

Q9.エアコンのドレンパンはなぜ錆びるのか

金属パンの保護コーティングが摩耗したり傷がついたりすると、錆が発生します。そのため、繰り返しさらされると、滞留した結露や湿気が地金に到達します。

Q10. ACドレンパンのオーバーフローを防ぐにはどうすればよいですか

排水ラインにゴミが入らないようにし、定期的にパンに亀裂や錆がないか点検し、パンの傾斜が水が一箇所に溜まるのではなく出口に向かっていることを確認してください。
