エアコンのドレンパン: 完全な HVAC バイヤーガイド

なんてことだエアコンドレンパン実際にそうする

アン エアコンのドレンパン 冷却サイクル中に蒸発器コイルに形成される凝縮水を集めてドレンラインに流し、ダクト、断熱材、周囲の構造材から湿気を遠ざけます。適切に取り付けられたパンがないと、凝縮水がコイルから流れ出てエアハンドラーキャビネット内に溜まったり、ユニットの下のスペースに滴ったりするだけです。

ほとんどの住宅用および小規模商業用システムでは、連携して動作する 2 つのパンが使用されています。1 つは蒸発器コイルの真下に取り付けられた 1 つ目のパンで、もう 1 つはバックアップの集水域としてエアハンドラー全体の下に取り付けられた 2 つ目のパンです。この二重レイアウトは、一次排水ラインが制限された場合に第 2 の防御線となるため、屋根裏部屋やクローゼットの設置では標準的な方法です。

コンポーネントが次のように記述されているかどうか HVAC ドレンパン 、凝縮水受け、または エアコンのドレンパン 、この機能はブランドやシステムの規模を問わず同じです。つまり、システムを制御されていないパスではなく、制御されたパスに残すように凝縮水を管理します。

AC ドレンパンがシステム内でどのように機能するか

暖かい室内空気が冷たい蒸発器コイルを通過すると、冷たいガラスに水が形成されるのと同じように、空気中の水分がコイル表面で凝縮します。その水は下に滴り、コイルの真下にある受け皿に落ちます。受け皿は、1 つの角または端に向かってわずかに傾斜するように製造されており、排水出口は、ユニットから水を運び出す PVC または銅の排水ライン (通常は床排水管、凝縮水ポンプ、または外部排出ポイント) に接続されます。

一次ドレンパンと二次ドレンパンの役割

プライマリパンはコイルの最も近くに位置し、通常の動作条件下で凝縮水を処理します。緊急パンまたは補助パンと呼ばれることもある二次パンは、エアハンドラーの設置面積全体の下に配置され、一次パンがオーバーフローした場合、またはメインの排水ラインが詰まった場合にのみ水を収集します。多くの補助パンには、水が検出されるとシステムを自動的に停止するフロートスイッチが組み込まれており、誰かが問題に気づく前に溜まる水の量を制限します。

傾斜と出口の位置が重要な理由

傾斜が不十分な鍋では、水が排出されずに滞留するため、時間の経過とともに水が滞留し、沈殿物が蓄積し、微生物が増殖する可能性が高くなります。これが、メーカーが鍋を単純な平らなトレイとして扱うのではなく、コンセントの配置と鍋の形状に細心の注意を払う理由の 1 つです。

ドレンパンの材質オプション: ステンレス鋼、亜鉛メッキ鋼、アルミニウム

材質の選択は、何年も継続的に使用した場合に鍋が湿気にどれだけ耐えられるかに影響します。 HVAC の凝縮液パンに最も一般的に指定されている 3 つの材料は、ステンレス鋼、亜鉛メッキ鋼、アルミニウムであり、それぞれ耐食性、重量、構造剛性のバランスが異なります。

一般的な凝縮液受け皿の材料全体での一般的な耐食性の比較 (相対スケール)。

ステンレス鋼 HVAC ドレンパン

A ステンレス鋼の HVAC ドレンパン 合金は長期間の使用期間にわたって表面の錆びに強いため、一般に高湿度の環境や沿岸の空気にさらされる環境に選択されます。ステンレス鍋は、コーティングされたスチールと比較して、滑らかな表面がミネラルスケールの蓄積を防ぐため、清潔に保つのも簡単です。

亜鉛メッキ鋼製ドレンパン

A 亜鉛メッキ鋼製ドレンパン はスチールベースの上に亜鉛コーティングを使用しており、生のスチールとステンレスの間のコスト効率の高い中間点を提供します。亜鉛メッキ鍋は、極度の湿気や塩分への曝露が主な懸念事項ではない標準的な住宅設備で広く使用されています。

アルミACドレンパン

アン アルミ製ACドレンパン は、効果的に腐食に耐えながら軽量のオプションを提供するため、狭い屋根裏部屋や天井スペースに設置する際の取り扱いを簡素化できます。アルミニウムは自然酸化層を形成し、設置後の表面をさらなる腐食から保護します。

金属製 HVAC ドレンパン構造の一般的な材料比較
材質	相対的な重み	典型的な使用例
ステンレス鋼	中等度	高 humidity or coastal climates
亜鉛メッキ鋼	中等度	標準住宅システム
アルミニウム	ライト	屋根裏部屋または隙間が狭い場所に設置する

ステンレス鋼と亜鉛メッキ鋼のドレンパンの比較

これら 2 つの材料は HVAC 凝縮水受けプロジェクト全体で最も頻繁に指定されるため、いくつかの実用的な基準を並べて比較することは、各オプションがどこで最も優れたパフォーマンスを発揮するかを明確にするのに役立ちます。

編集上の比較。青色のエリアはステンレス鋼を表し、オレンジ色のエリアは亜鉛メッキ鋼板を表します。10 ポイントスケールです。

ステンレス鋼は耐食性と長期耐久性の点でより高いスコアを獲得する傾向がありますが、亜鉛メッキ鋼は、最大の耐食性よりも予算効率と簡単な入手可能性が重要な標準設置では依然として実用的な選択肢です。

ACドレンパンのオーバーフローの一般的な原因

パンがいっぱいになったりあふれたりし続ける場合は、通常、パン自体の欠陥ではなく、システム内の他の場所での詰まりや通気の問題の症状です。最も一般的な原因を理解することは、住宅所有者や技術者が問題をより迅速に診断するのに役立ちます。

報告されたドレンパンのオーバーフロー原因の頻度ランキングを 10 段階で示します。

藻類、ほこり、または破片が凝縮水の排水ラインを制限している
冷凍または氷の蒸発器コイルがパンの排水よりも早く溶ける
出口に向かって適切な傾斜を持たずに設置されたパン
経年劣化した鍋の物理的な亀裂または腐食穴
凝縮水ポンプに依存するシステムの故障した凝縮水ポンプ

ACユニット内のドレンパンの位置

配置はシステム構成によって異なります。スプリットシステムでは、プライマリパンはエアハンドラーキャビネット内の屋内蒸発器コイルの下に設置されます。通常、クローゼット、地下室、または屋根裏部屋に設置されます。ユニットが居住スペースの上に設置されている場合、二次パンは通常、エアハンドラー全体の下に配置されます。これは、その場所に漏れがあると天井や壁に損傷を与えるリスクが高いためです。

エアハンドラーキャビネット内の一般的な一次ドレンパンと二次ドレンパンの配置を示す簡略等角図。

パッケージ屋上ユニットでは、凝縮水受けはユニットハウジングのコイルセクションの直下に組み込まれており、ドレンラインは屋根縁石またはキャビネットベースを通って外部の排出ポイントまで配線されます。

ドレンパンのサイズと寸法

パンの寸法は蒸発器コイルまたはエアハンドラーキャビネットの設置面積に一致するため、通常、サイズは独自に選択されるのではなく、機器メーカーによって指定されます。排水ラインが一時的に制限されると、浅いパンでは予備容量が少なくなるため、深さは長さと幅と同じくらい重要です。

一般的な住宅用および軽商業用の凝縮水パンの一般的なサイズの参考情報
鍋の種類	一般的な深さ	共通設定
プライマリーパン	1～2インチ	エバポレーターコイルの下
二次パン	2～3インチ	フルエアハンドラーの下
屋上ユニットパン	モデルによって異なります	キャビネットベースに統合

カスタムの奥行きと設置面積のオプションは、元の機器のパンが入手できなくなった場合や、標準以外のキャビネットサイズに合わせて調整する必要がある場合の交換プロジェクトで一般的です。

HVAC 凝縮水パンのメンテナンススケジュール

定期的に清掃することで、排水ラインが運び去る速度よりも速く沈殿物や生物学的蓄積物が蓄積する可能性が減ります。以下の折れ線グラフは、前回の清掃からの時間と排水制限の可能性との間の一般的な関係を反映しており、メンテナンスのスケジュールを立てるための計画の参考として使用されます。

前回の清掃からの月数に応じたオーバーフローのリスク傾向に関する一般的な計画のリファレンス。

ACドレンパンの掃除方法

パンエリアにアクセスする前に、エアハンドラーの電源をオフにしてください。
鍋の表面から溜まった水や目に見えるゴミを取り除きます。
凝縮水ラインに推奨される混合物でドレンラインを洗い流し、蓄積物を除去します。
鍋に亀裂、錆び、コーティングの摩耗がないか点検します。
フロートスイッチがある場合は、それが自由に動き、正しくリセットされることを確認します。
電源を復旧し、凝縮水が予想通り出口に向かって流れることを確認します。

の調達 HVACドレンパンメーカー

コンデンサーとドレンパンのコンポーネントは冷凍サイクルの一部として連携し、コンデンサーは冷媒と外気の間の熱交換を処理し、ドレンパンは冷却プロセスで生じる凝縮水を管理します。コンポーネントを大規模に調達するバイヤーは、通常、一貫したスタンピングまたは溶接の品質と、標準外のサイジングの柔軟性の両方をサポートできるサプライヤーを探しています。

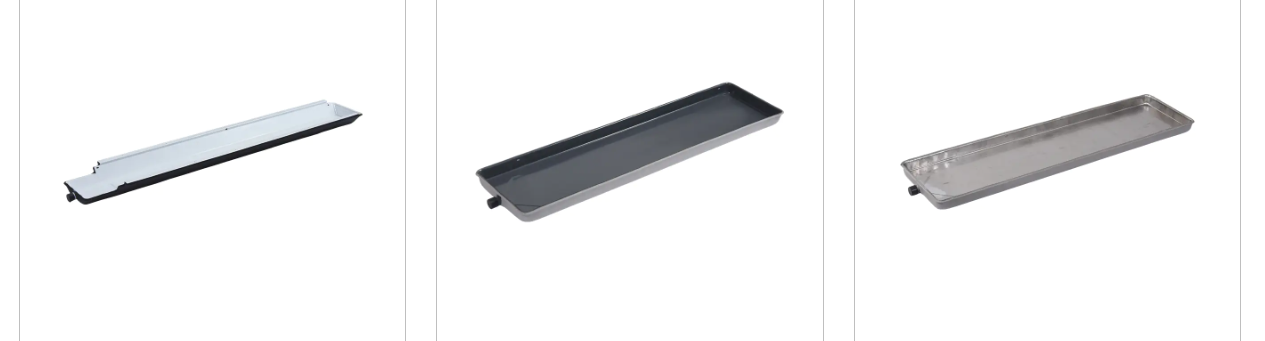

Cixi Chenfeng Electric Co., Ltd. は、亜鉛メッキ鋼板やステンレス鋼を使用した一体型スタンピングまたは溶接によって製造されるドレンパンコンポーネントと並んで、銅管とアルミニウムフィンで構築されたコンデンサーコンポーネント、または R410A や R32 などの一般的な冷媒と互換性のある全アルミニウム構造を含むセントラルエアコンアクセサリに焦点を当てています。ドレンパンには、水の滞留を軽減するために防カビコーティングや傾斜した排水路を組み込むことができ、屋上ユニット、キャビネットユニット、および排水口の位置や傾斜を調整する必要があるその他の設置形式に合わせて、標準以外のサイズもサポートされています。

エアコンドレンパン工場に尋ねるべきこと

特定のキャビネットや縁石のサイズに合わせてパンの設置面積と深さを調整できますか
湿気の多い環境または沿岸環境で使用できるコーティングまたは仕上げのオプションは何ですか
既存の排水ラインのルーティングに合わせて排水口の位置を調整できます
同じサプライヤーからのステンレスと亜鉛メッキの両方のオプションを生産でサポートできますか

よくある質問

エアコンドレンパンとは

これは、蒸発器コイルまたはエアハンドラーの下に配置された浅い金属トレイで、凝縮水を集めてドレンラインに送り、周囲の構造から湿気を遠ざけます。

HVAC ドレンパンの役割

蒸発器コイルが室内の空気を冷却するときに生成される水を捕捉し、その凝縮水を排水口に流し、キャビネット内に溜まったり、下のスペースに滴ったりしないようにします。

ドレンドレンパンとは

凝縮水ドレンパンは、同じコンポーネントの別の一般名であり、特に動作中に冷却コイル上で凝縮する水を管理する役割を指します。

エアコンのドレンパンはどこにありますか

スプリットシステムでは、エアハンドラーキャビネット内の屋内蒸発器コイルの下に設置されますが、屋上パッケージユニットでは、コイルセクションの下のキャビネットベースに組み込まれます。

ACドレンパンの仕組み

凝縮水はコイルからパンに滴り落ちます。パンはドレンラインに接続された出口に向かって傾斜しており、水が溜まるのではなく制御された経路でシステムから出ることができます。

ドレンパンとドレンパンの違いは何ですか

これらの用語は同じコンポーネントを表しており、住宅用および商業用 HVAC のマニュアルではドレンパンと凝縮水パンが同じ意味で使用されます。

エアコンのドレンパンが水でいっぱいなのはなぜですか

パンが満杯になるということは、通常、排水ラインが制限されている、トラップが詰まっている、またはポンプに問題があり、水が溜まるとすぐにパンから出られないことを示しています。

HVAC のドレンパンが溢れるのはなぜですか

オーバーフローは一般に、凝縮水ラインの詰まり、不十分なパンの傾斜、またはパンとラインが結果として生じる水を処理できるよりも早く溶ける凍結コイルに関連しています。

エアコンのドレンパンが水漏れしているのはなぜですか

漏れの原因は、多くの場合、鍋のひび割れや腐食、排水ラインの接続の緩み、または滞留水に長時間さらされた後の継ぎ目の破損などに遡ります。

AC ドレンパンがいっぱいになり続けるのはなぜですか

繰り返し発生する蓄積は通常、排水ラインに定期的な洗浄が必要であること、藻類や破片が定期的なメンテナンスよりも早く蓄積していること、またはパンの傾斜が効率的に水を送らなくなっていることを示します。
